顏色：黑色
材質：尼龍66
型號：15系列
優勢：貨源充足，廠家直發
手機網站
客服微信
 微小型拖鏈15.01系列-半封閉內開 | 微小型拖鏈15.2系列-橋式不開 |
 |  |
型號：15系列 顏色：黑色 材質：尼龍66 優勢：貨源充足，廠家直發 |  |

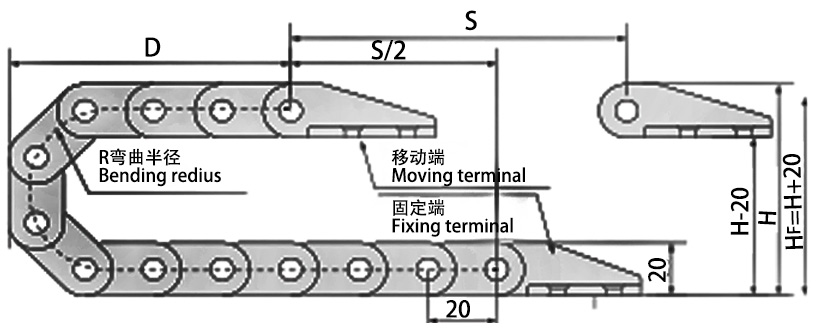

主要技術參數
節距=20mm，每米節數=50，鏈長=S/2+K，S=形成距離，K=兀?！鞍踩|(zhì)量”
Pitch=20mm，number of pitches per meter=50chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 28 | 38 | 48 |
| H | 76 | 96 | 116 |
| D | 58 | 68 | 78 |
| K | 140 | 160 | 200 |
可選配的接頭要裝方式

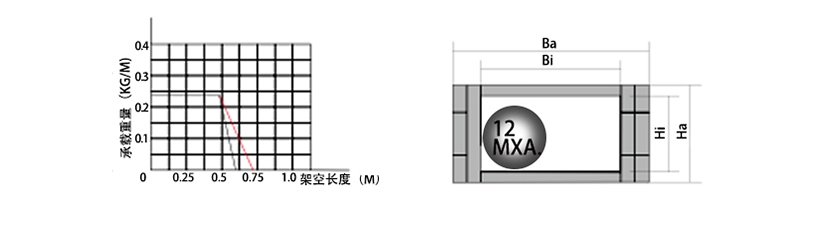

系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑（R） Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距（MM）hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| 1 | 15 | 20 | 20 | 24 | 20 | 28 38 48 | FB.N | 4 | 8 | 30 | 7 | 25.2 | MIN15BF.1.15N2PZ | ||
| 2 | 15 | 20 | 20 | 29 | 20 | FB.N | 4 | 11 | 28 | 8 | 29.2 | MIN15BF.1.20N2PZ | |||
| 3 | 15 | 20 | 20 | 29 | 20 | FB.N | 4 | 8 | 28 | 6.5 | 29.2 | MIN15BF.1.20N2PZ | |||
| 4 | 15 | 30 | 20 | 39 | 20 | FB.N | 4 | 9 | 22 | 28 | 8 | 39.2 | MIN15BF.1.30N2PZ | ||
| 5 | 15 | 40 | 20 | 49 | 20 | FB.N | 4 | 7 | 22 | 30 | 7 | 49.2 | MIN15BF.1.40N2PZ | ||
| 6 | 15 | 50 | 20 | 59 | 20 | FB.N | 4 | 7 | 37 | 30 | 7.2 | 59.2 | MIN15BF.1.50N2PZ | ||

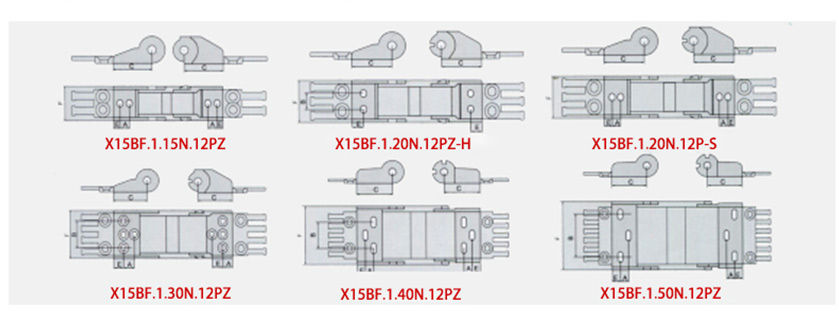

接頭安裝尺寸圖
